SINTERED NDFEB

烧结钕铁硼

磁性能表性能曲线物理性能表面处理产品尺寸

传统工艺磁性能表

品种	牌号	剩磁Br				磁感矫顽力HcB		内禀矫顽力HcJ		最大磁能积(BH)max				Hk/HcJ
		kGs		T		kA/m	kOe	kA/m	kOe	MGOe		kJ/m³
		Max.	Min.	Max.	Min.	Min.	Min.	Min.	Min.	Max.	Min.	Max.	Min.	Min.
N	N56	15.3	14.8	1.53	1.48	820	10.3	875	11	58	54	462	430	0.95
	N54	15.1	14.5	1.51	1.45	836	10.5	875	11	55	51	438	406	0.95
	N52	14.8	14.2	1.48	1.42	836	10.5	960	12	53	49	422	390	0.95
	N50	14.5	13.9	1.45	1.39	836	10.5	960	12	51	47	406	374	0.95
	N48	14.3	13.7	1.43	1.37	836	10.5	960	12	49	45	390	358	0.95
	N45	13.9	13.3	1.39	1.33	860	10.8	960	12	46	43	366	342	0.95
	N42	13.5	12.9	1.35	1.29	860	10.8	960	12	43	40	342	318	0.95
	N40	13.2	12.6	1.32	1.26	860	10.8	960	12	41	38	326	302	0.95
	N38	12.9	12.3	1.29	1.23	860	10.8	960	12	39	36	310	287	0.95
	N35	12.4	11.8	1.24	1.18	860	10.8	960	12	36	33	287	263	0.95
M	N56M	15.3	14.8	1.53	1.48	980	12.3	1035	13	58	54	462	430	0.95
	N54M	15.1	14.5	1.51	1.45	980	12.3	1035	13	55	51	438	406	0.95
	N52M	14.8	14.2	1.48	1.42	995	12.5	1035	13	53	49	422	390	0.95
	N50M	14.5	13.9	1.45	1.39	1035	13.0	1114	14	51	47	406	374	0.95
	N48M	14.3	13.7	1.43	1.37	1012	12.7	1114	14	49	45	390	358	0.95
	N45M	13.9	13.3	1.39	1.33	971	12.2	1114	14	46	43	366	342	0.95
	N42M	13.5	12.9	1.35	1.29	938	11.8	1114	14	43	40	342	318	0.95
	N40M	13.2	12.6	1.32	1.26	910	11.4	1114	14	41	38	326	302	0.95
	N38M	12.9	12.3	1.29	1.23	876	11.0	1114	14	39	36	310	287	0.95
	N35M	12.4	11.8	1.24	1.18	860	10.8	1114	14	36	33	287	263	0.95
	N30M	11.4	10.8	1.14	1.08	756	10.3	1114	14	33	28	262	223	0.95
H	N56H	15.3	14.8	1.53	1.48	1130	14.2	1273	16	58	54	462	430	0.95
	N54H	15.1	14.5	1.51	1.45	1114	14.0	1273	16	55	51	438	406	0.95
	N52H	14.8	14.2	1.48	1.42	1090	13.7	1273	16	53	49	422	390	0.95
	N50H	14.5	13.9	1.45	1.39	1035	13.0	1273	16	51	47	406	374	0.95
	N48H	14.3	13.7	1.43	1.37	1018	12.8	1273	16	49	45	390	358	0.95
	N45H	13.9	13.3	1.39	1.33	995	12.5	1353	17	46	43	366	342	0.95
	N42H	13.5	12.9	1.35	1.29	957	12.0	1353	17	43	40	342	318	0.95
	N40H	13.2	12.6	1.32	1.26	930	11.7	1353	17	41	38	326	302	0.95
	N38H	12.9	12.3	1.29	1.23	910	11.4	1353	17	39	36	310	287	0.95
	N35H	12.4	11.8	1.24	1.18	876	11.0	1353	17	36	33	287	263	0.95
	N33H	12.0	11.4	1.20	1.14	844	10.6	1353	17	34	31	271	247	0.95
	N30H	11.4	10.8	1.14	1.08	756	10.3	1353	17	33	28	262	223	0.95
SH	N52SH	14.8	14.2	1.48	1.42	1090	13.7	1592	19	53	49	422	390	0.95
	N50SH	14.5	13.9	1.45	1.39	1066	13.4	1592	19	51	47	406	374	0.95
	N48SH	14.3	13.7	1.43	1.37	1018	12.8	1512	19	49	45	390	358	0.95
	N45SH	13.9	13.3	1.39	1.33	938	11.8	1592	20	46	43	366	342	0.95
	N42SH	13.5	12.9	1.35	1.29	938	11.8	1592	20	43	40	342	318	0.95
	N40SH	13.2	12.6	1.32	1.26	912	11.5	1592	20	41	38	326	302	0.95
	N38SH	12.9	12.3	1.29	1.23	886	11.1	1592	20	39	36	310	287	0.95
	N35SH	12.4	11.8	1.24	1.18	876	11.0	1592	20	36	33	287	263	0.95
	N33SH	12.0	11.4	1.20	1.14	836	10.5	1592	20	34	31	271	247	0.95
	N30SH	11.4	10.8	1.14	1.08	756	10.3	1592	20	33	28	262	223	0.95
UH	N48UH	14.3	13.7	1.43	1.37	1018	13.2	1911	24	49	45	390	358	0.95
	N45UH	13.9	13.3	1.39	1.33	976	12.2	1911	24	46	43	366	342	0.95
	N42UH	13.5	12.9	1.35	1.29	938	11.8	1989	25	43	40	342	318	0.95
	N40UH	13.2	12.6	1.32	1.26	912	11.5	1989	25	41	38	326	302	0.95
	N38UH	12.9	12.3	1.29	1.23	886	11.1	1989	25	39	36	310	287	0.95
	N35UH	12.4	11.8	1.24	1.18	845	10.6	1989	25	36	33	287	263	0.95
	N33UH	12.0	11.4	1.20	1.14	816	10.3	1989	25	34	31	271	247	0.95
	N30UH	11.4	10.8	1.14	1.08	756	9.5	1989	25	31	28	247	223	0.95
	N28UH	11.1	10.5	1.11	1.05	732	9.2	1989	25	29	26	231	207	0.95
EH	N45EH	13.9	13.3	1.39	1.33	1018	12.8	2308	29	46	43	366	342	0.95
	N42EH	13.4	12.8	1.34	1.28	971	12.2	2308	29	43	39	342	310	0.95
	N40EH	13.1	12.5	1.31	1.25	947	11.9	2388	30	41	37	326	295	0.95
	N38EH	12.8	12.2	1.28	1.22	923	11.6	2388	30	39	35	310	279	0.95
	N35EH	12.4	11.8	1.24	1.18	883	11.1	2388	30	36	33	287	263	0.95
	N33EH	12.0	11.4	1.20	1.14	816	10.3	2388	30	34	31	271	247	0.95
	N30EH	11.4	10.8	1.14	1.08	756	9.5	2388	30	31	28	247	223	0.95
	N28EH	11.1	10.5	1.11	1.05	756	9.5	2388	30	29	26	231	207	0.95
TH	N38TH	12.8	12.2	1.28	1.22	923	11.6	2627	33	39	35	310	279	0.95
	N35TH	12.4	11.8	1.24	1.18	845	10.6	2786	35	36	33	287	263	0.95
	N33TH	12.0	11.4	1.20	1.14	816	10.2	2786	35	34	31	271	247	0.95
	N30TH	11.4	10.8	1.14	1.08	804	10.1	2786	35	31	28	247	223	0.95
	N28TH	11.1	10.5	1.11	1.05	756	9.5	2786	35	29	26	231	207	0.95
HP	N52HP	14.8	14.2	1.48	1.42	1090	13.7	1273	16	53	49	422	390	0.95
	N50HP	14.5	13.9	1.45	1.39	1035	13.0	1273	16	51	47	406	374	0.95
	N48HP	14.3	13.7	1.43	1.37	1018	12.8	1273	16	49	45	390	358	0.95
	N45HP	13.9	13.3	1.39	1.33	995	12.5	1273	16	46	43	366	342	0.95
	N42HP	13.5	12.9	1.35	1.29	957	12.0	1273	16	43	40	342	318	0.95
	N40HP	13.2	12.6	1.32	1.26	963	12.1	1273	16	41	38	326	302	0.95
	N38HP	12.9	12.3	1.29	1.23	939	11.8	1273	16	39	36	310	287	0.95
	N35HP	12.4	11.8	1.24	1.18	900	11.3	1273	16	36	33	287	263	0.95

BJMT传统工艺磁性能表.pdf

渗透工艺磁性能表

品种	牌号	剩磁Br				磁感矫顽力HcB		内禀矫顽力HcJ		最大磁能积(BH)max				Hk/HcJ
		kGs		T		kA/m	kOe	kA/m	kOe	MGOe		kJ/m³
		Max.	Min.	Max.	Min.	Min.	Min.	Min.	Min.	Max.	Min.	Max.	Min.	Min.
H	52H	14.8	14.25	1.48	1.425	1074	13.49	1353	17	53	49	422	390	0.91
H	55H	15.3	14.7	1.53	1.47	1106	13.89	1353	17	56	52	446	414	0.91
SH	42SH	13.5	12.9	1.35	1.29	938	11.8	1592	20	43	40	342	318	0.91
	45SH	13.9	13.35	1.39	1.335	1003	12.60	1592	20	46	42	366	334	0.91
	48SH	14.2	13.65	1.42	1.365	1027	12.90	1592	20	49	45	390	358	0.91
	50SH	14.5	13.95	1.45	1.395	1051	13.20	1592	20	51	47	406	374	0.91
	52SH	14.8	14.25	1.48	1.425	1067	13.40	1592	20	53	49	422	390	0.91
	55SH	15.3	14.7	1.53	1.47	1106	13.89	1592	20	56	52	446	414	0.91
UH	33UH	11.8	11.35	1.18	1.135	852	10.70	1990	25	34	31	271	247	0.91
	35UH	12.2	11.7	1.22	1.17	883	11.09	1990	25	36	33	287	263	0.91
	38UH	12.7	12.2	1.27	1.22	916	11.51	1990	25	39	36	310	287	0.91
	40UH	13.05	12.55	1.305	1.255	939	11.80	1990	25	41	38	326	302	0.91
	42UH	13.4	12.85	1.34	1.285	963	12.10	1990	25	43	39	342	310	0.91
	45UH	13.7	13.2	1.37	1.32	995	12.50	1990	25	46	42	366	334	0.91
	48UH	14.2	13.65	1.42	1.365	1027	12.90	1990	25	49	45	390	358	0.91
	50UH	14.5	13.95	1.45	1.395	1051	13.20	1990	25	51	47	406	374	0.91
	52UH	14.8	14.25	1.48	1.425	1067	13.40	1990	25	53	49	422	390	0.91
	54UH	15.1	14.5	1.51	1.45	1090	13.69	1990	25	55	51	438	406	0.91
EH	28EH	10.8	10.35	1.08	1.035	780	9.80	2388	30	29	26	231	207	0.91
	30EH	11.2	10.75	1.12	1.075	812	10.20	2388	30	31	28	247	223	0.91
	33EH	11.75	11.3	1.175	1.13	852	10.70	2388	30	34	31	271	247	0.91
	35EH	12.2	11.7	1.22	1.17	883	11.09	2388	30	36	33	287	263	0.91
	38EH	12.7	12.2	1.27	1.22	916	11.51	2388	30	39	36	310	287	0.91
	40EH	13	12.5	1.3	1.25	939	11.80	2388	30	41	38	326	302	0.91
	42EH	13.2	12.7	1.32	1.27	955	12.00	2388	30	43	39	342	310	0.91
	45EH	13.7	13.15	1.37	1.315	995	12.50	2388	30	46	42	366	334	0.91
	48EH	14.2	13.65	1.42	1.365	1027	12.90	2388	30	49	45	390	358	0.91
	50EH	14.5	13.95	1.45	1.395	1051	13.20	2388	30	51	47	406	374	0.91
TH	28TH	10.8	10.35	1.08	1.035	780	9.80	2786	35	29	26	231	207	0.91
	30TH	11.2	10.75	1.12	1.075	812	10.20	2786	35	31	28	247	223	0.91
	33TH	11.75	11.3	1.175	1.13	852	10.70	2786	35	34	31	271	247	0.91
	35TH	12.1	11.65	1.21	1.165	891	11.19	2786	35	36	33	287	263	0.91
	38TH	12.7	12.2	1.27	1.22	931	11.70	2786	35	39	36	310	287	0.91
	40TH	12.8	12.35	1.28	1.235	947	11.90	2786	35	41	37	326	295	0.91
	42TH	13.2	12.65	1.32	1.265	963	12.10	2786	35	43	39	342	310	0.91
	45TH	13.7	13.15	1.37	1.315	995	12.50	2786	35	46	42	366	334	0.91

BJMT渗透工艺磁性能表.pdf

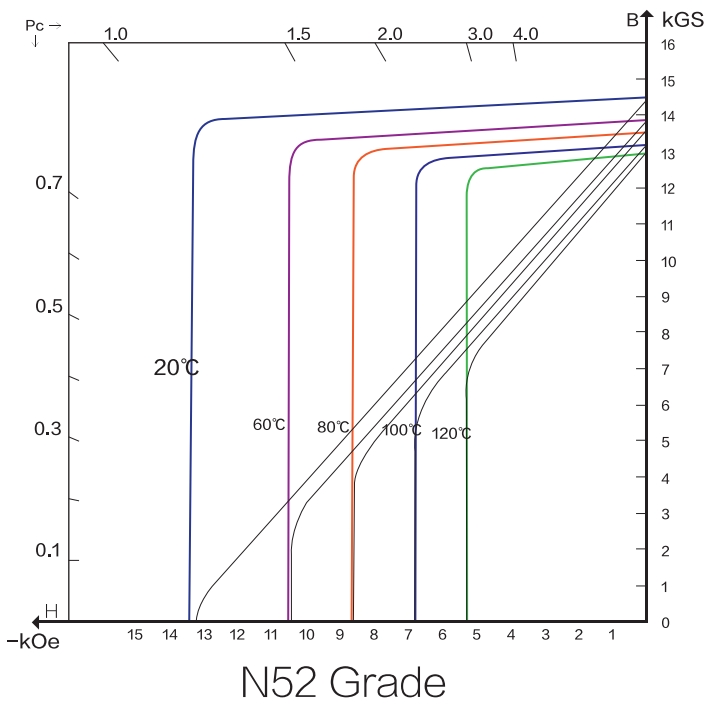

N52牌号不同温度曲线
42M牌号不同温度曲线

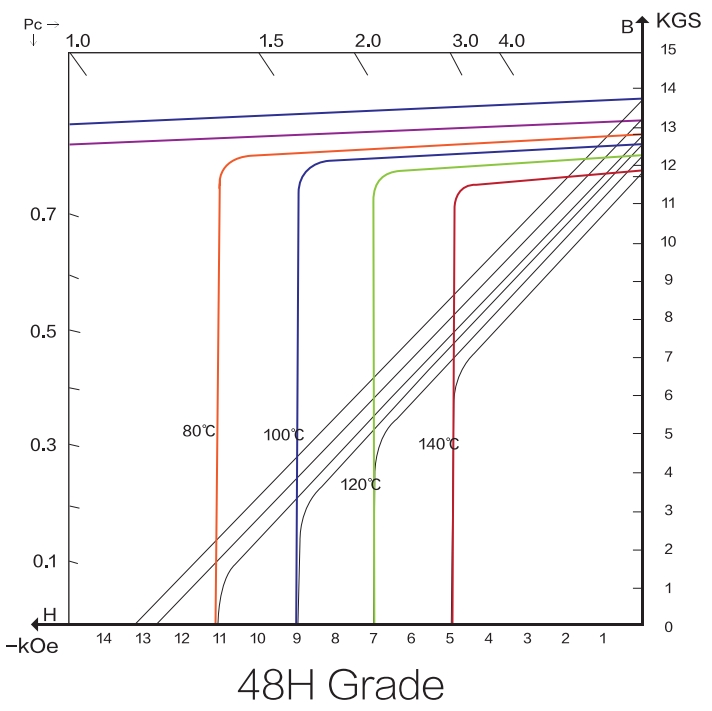

48H牌号不同温度曲线

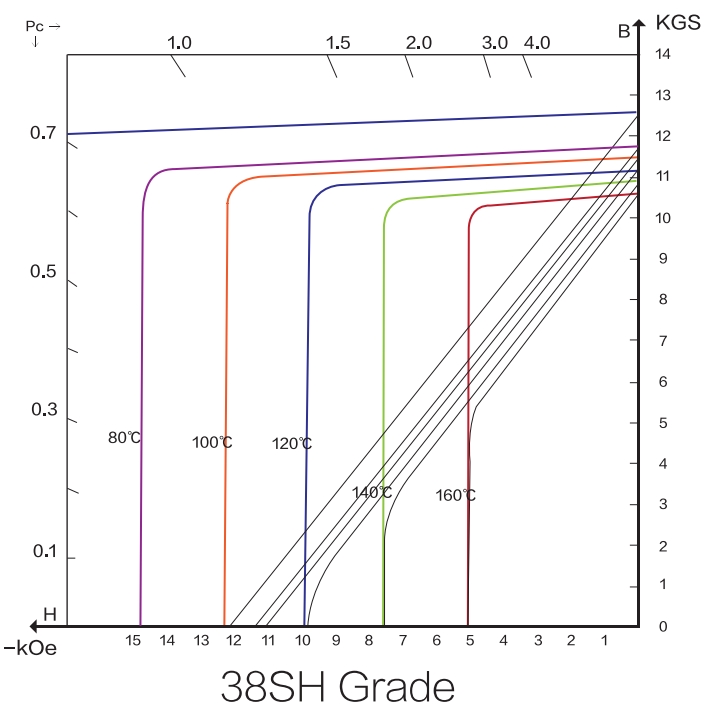

38SH不同温度曲线

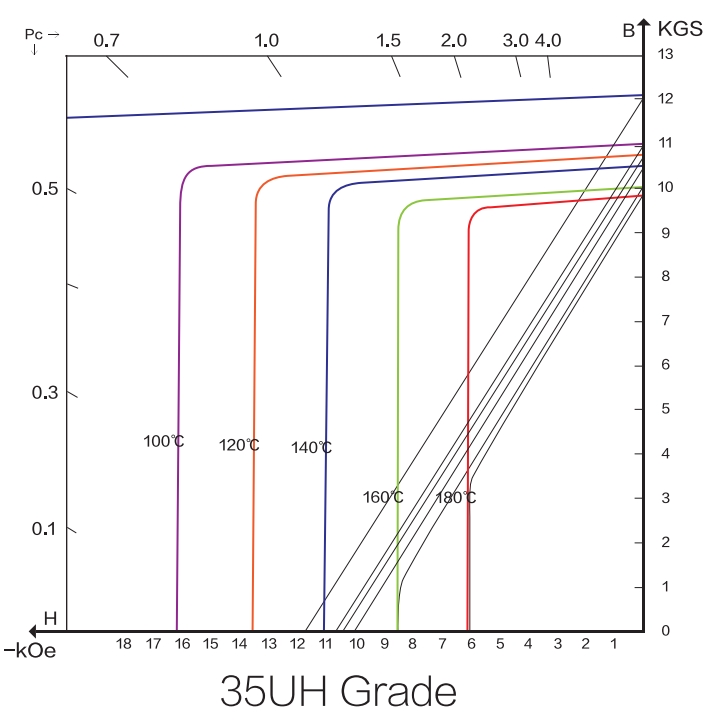

35UH不同温度曲线

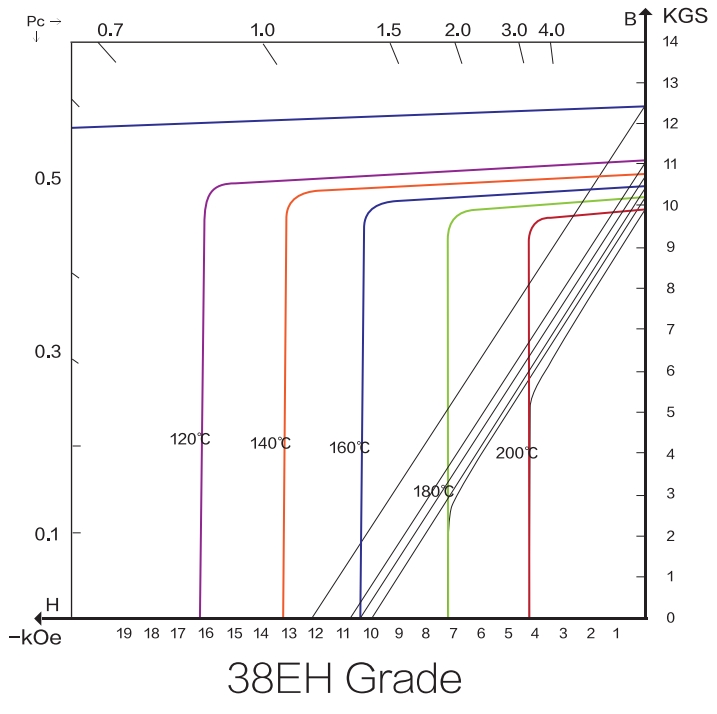

38EH不同温度曲线

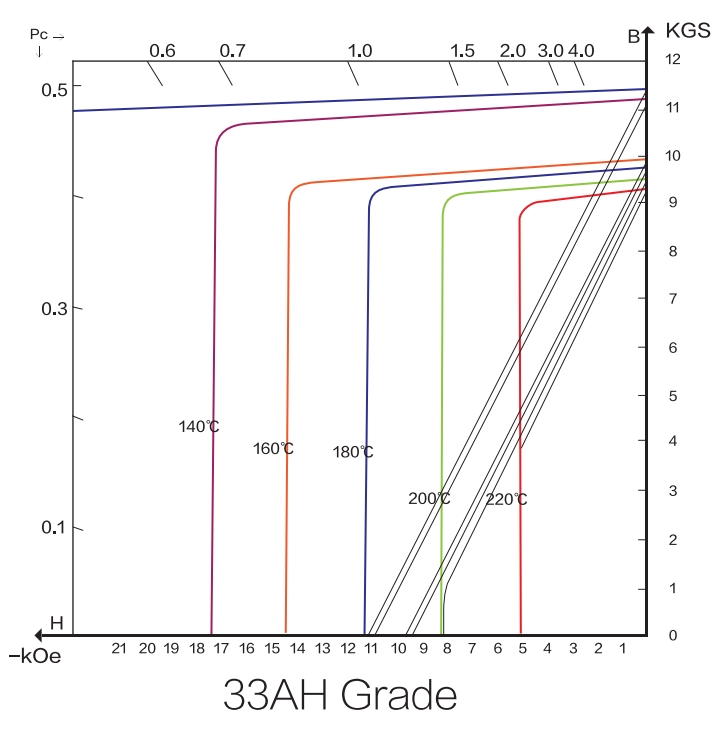

33AH不同温度曲线

表1 产品温度系数表

产品	温度范围	剩磁温度系数α(Br) ≥（%/K）		内禀矫顽力温度系数α(Hcj) ≥（%/K）
产品	温度范围	传统产品	晶界扩散产品	传统产品	晶界扩散产品
N品种	20℃~100℃	-0.124	-	-0.82	-
M品种	20℃~100℃	-0.124	-	-0.80	-
HP品种	20℃~100℃	-0.12	-	-0.76	-
H品种	20℃~100℃	-0.115	-0.115	-0.7	-0.66
SH品种	20℃~100℃	-0.111	-0.115	-0.65	-0.61
SH品种	20℃~150℃	-0.124	-0.125	-0.55	-0.55
UH品种	20℃~100℃	-0.110	-0.110	-0.55	-0.56
UH品种	20℃~180℃	-0.122	-0.130	-0.5	-0.48
EH品种	20℃~100℃	-0.10	-0.105	-0.51	-0.55
EH品种	20℃~200℃	-0.122	-0.130	-0.45	-0.46
TH品种	20℃~100℃	-0.10	-0.105	-0.49	-0.49
TH品种	20℃~200℃	-0.122	-0.130	-0.42	-0.42

表2 产品最高使用温度（Pc≥2.2）

产品	最高使用温度（℃）
N品种	80
M品种	100
HP品种	110
H品种	120
SH品种	150
UH品种	180
EH品种	200
TH品种	230

表3 烧结钕铁硼永磁材料的主要机械物理特性

参数名称		单位	参考值
密度density		g/cm³	7.40~7.70
维氏硬度Hv		HV	500~700
抗压强度compressive strength		MPa	1000~1100
抗拉强度tensile strength		MPa	80~90
抗弯强度bendingstrength		MPa	150~400
热传导率coefficient of thermal conductivity		W/(m·K)	8~10
杨氏模量Young's modulus		Gpa	150~200
电阻率resistivity	C∥（20℃）	μΩ·m	1.4~1.6
电阻率resistivity	C⊥（20℃）	μΩ·m	1.2~1.4
热膨胀系数coefficient of thermal expansion	C∥（20℃~100℃）	10-6/K	4~9
热膨胀系数coefficient of thermal expansion	C⊥（20℃~100℃）	10-6/K	-2~0

	Zn	彩Zn	NiCuNi	ZnNi	电泳 Epoxy	钝化 Passivation	化学Ni	真空Al	Al-121	LDE	LDP	Everlube
镀层厚度(μm)	5--25	5--25	10-40	10--30	10-35	1--5	＞10	10--20	＞12	10--20	10--20	10--25
盐雾(h)	48	72	48-96	720	1000	1	＞72	100	500	96	500	500
Flux Loss(%)	＜0.2	＜0.1	＜0.3	＜0.2	＜0.1	＜0.1	＜0.3	＜0.1	＜0.1	＜0.1	＜0.1	＜0.1
PCT(h)	16	24	48	72	24	/	48	/	168	/	/	/

表面防护是烧结钕铁硼磁铁的一个重要课题。基于公司的专业研发团队，与科研院所的良好合作机制，以及与涂层/涂料供应商广泛、持续和深入的沟通。公司具备强大的开发能力，从钕铁硼的表层防护机理出发，研发特殊应用场景下的新涂层。

镀层能力

表面处理

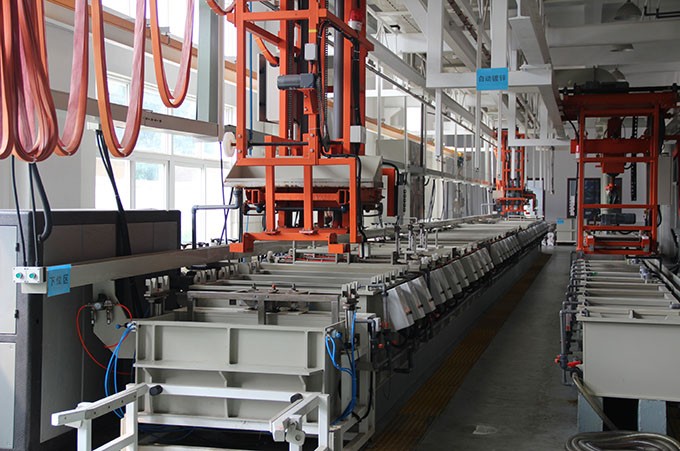

表面处理生产线

 

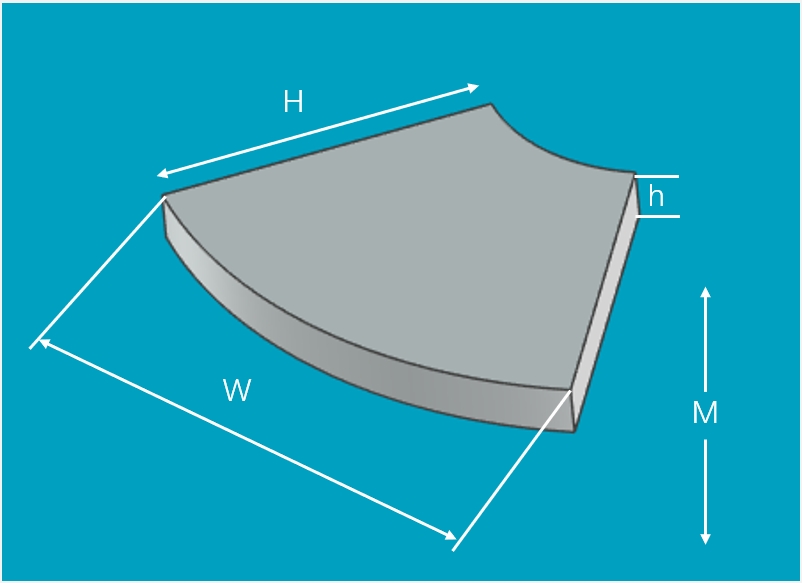

扇形片
尺寸高度(H) 片厚(h) 瓦宽(W)
最小 1 0.35 2
最大 150 60 80

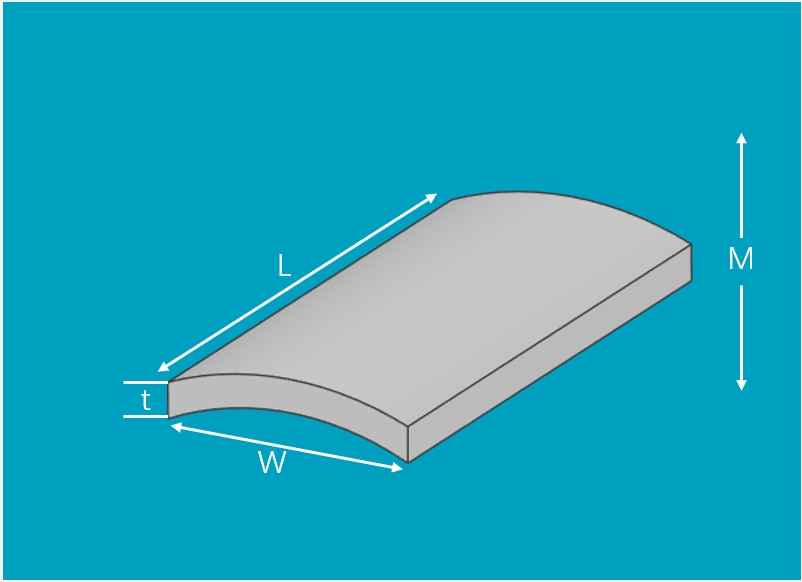

瓦形片
尺寸瓦高(L) 瓦厚(t) 瓦宽(W)
最小 1 1 2
最大 150 60 80

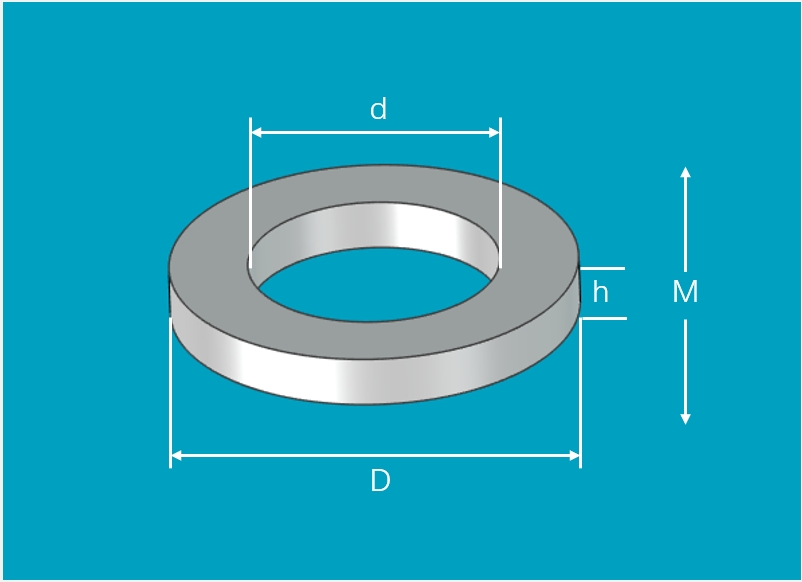

圆环
尺寸外径(D) 内径(d) 厚度(h)
最小 2 0.8 0.35
最大 150 130 60

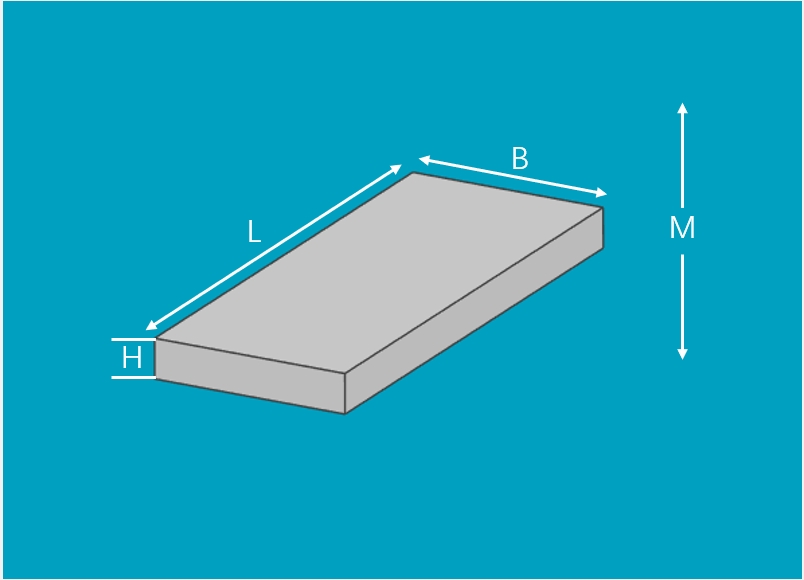

方块
尺寸长(L) 宽(B) 高(H)
最小 0.9 0.8 0.35
最大 150 90 60

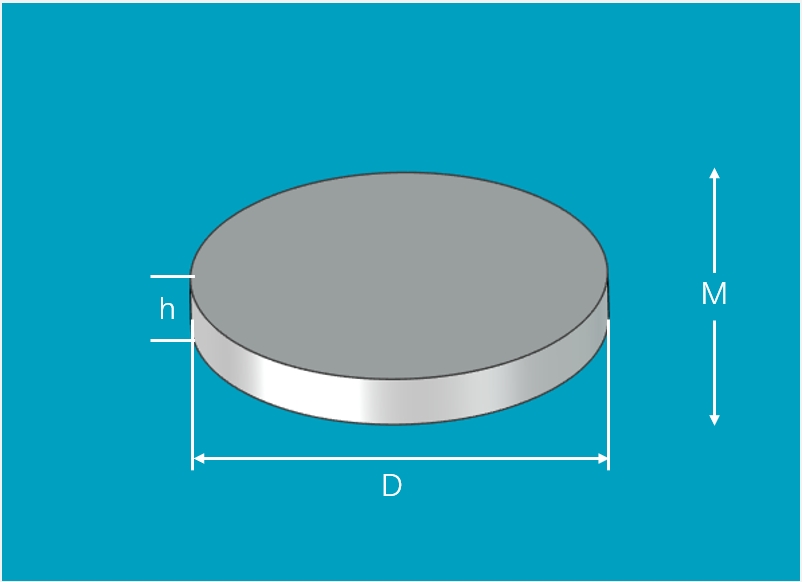

圆片
尺寸直径(D) 高度(h)
最小 1.5 0.35
最大 150 60

* 不规则形状和更大尺寸磁铁，请咨询销售团队
